| 브랜드 이름: | SJK |
| 모델 번호: | 딥 20*20 OCXO |
| MOQ: | 100 PCS |
| 가격: | Negotiate |
| 포장에 대한 세부 사항: | 1000pcs /상자 |
| 지불 조건: | T/T |

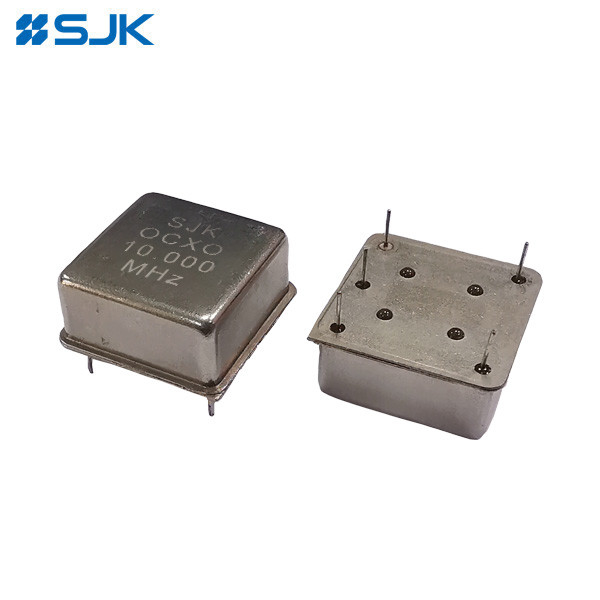

3X시리즈 투홀 20*20 OCXO 고주파 범위 5MHz-40MHz 높은 안정성 10ppb 통신용
특징:
전자 사양:
| 항목 | 3X 시리즈 DIP 20*20 OCXO | ||||
| 출력 파동 형태 | HCMOS | ||||
| 주파수 범위 | 5MHz ~ 40MHz | ||||
| 공급 전압 | 3.3V | 5V | |||
| 초기 캘리브레이션 용도 | ±500ppb (최다) | ||||
| Vcon=+1.65V | Vcon=+2.5V | ||||
| 사용 된 결정 절단 종류 | SC-컷 크리스탈 | ||||
| 주파수 안정성 | 대 온도 | ±10ppb 최대 -30°C에서 +70°C 이상 | |||
| ±10ppb 최대 -30°C에서 +70°C 이상 | |||||
| ±10ppb 최대 -40°C에서 +85°C 이상 | |||||
| 전원 전압 | ±10ppb 최대 (Vcc±5%) | ||||
| vs 핫업 시간 | 최대 3분, 기준 주파수 ±50ppb 내 | ||||
| vs 노화 | ±0.5ppb 최대./30일 후; ±50ppb 최대./첫해; ±300ppb 최대. 10년 이상. | ||||
|
전압 제어 핀 1 (EFC) |
주파수 조정 범위 | ± 0.5ppm 분, ± 2ppm 최대 | |||
| 제어 전압 범위 | +1.65V±1.65V | +2.5V±2.5V | |||
| 전송 함수 | 긍정적으로: 제어 전압을 높이면 출력 주파수가 증가합니다. | ||||
| 입력 저항 | 100KΩ 분 | ||||
| EFC 선형성 | 최대 ±10% | ||||
| 힘 | 전력 분산 (@ 25°C) | 1정지 상태에서 최대.3와트, 켜면 최대 800mA | |||
| 출력 | 출력 논리 높은 (V)오) | +2.4V 미니 | +3.5V 미니 | ||
| 출력 논리 적 (V)OL) | 최대 0.5V | 최대 0.5V | |||
| 작업 주기는 | 45~55% | ||||
| 부하 | 15pF | ||||
| 상승 시간 / 하락 시간 | 7nS 최대 (파형의 20%~80%) | ||||
| 단계 노이즈 오프셋 [20MHz] | 10Hz | 100Hz | 1KHz | 10KHz | |
| -115dBc | -135dBc | -145dBc | -150dBc | ||
| 작동 온도 | -20~+70°C, -40~+85°C 또는 지정 | ||||
| 저장 온도 | -55~+125°C | ||||
| 패키지 크기 (L*W*H) | 20.6*20.6*11.0mm | ||||
| 포장장치 | 1000pcs/박스 | ||||

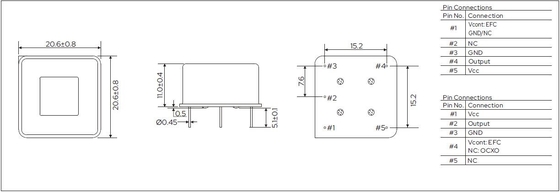

차원:
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
