| 브랜드 이름: | SJK |
| 모델 번호: | SMD 9*7 OCXO |
| MOQ: | 1000개 |
| 가격: | Negotiate |
| 포장에 대한 세부 사항: | 1000 PC /reel |
| 지불 조건: | T/T |

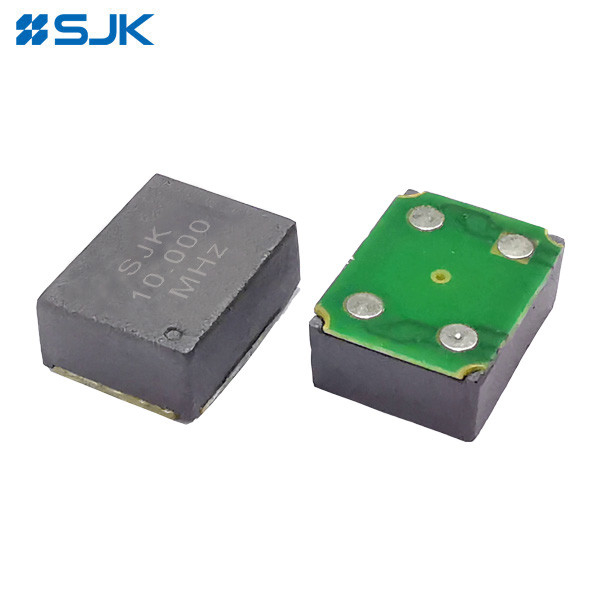

높은 안정성 소형 4 패드 SMD 패키지 OCXO 1X 시리즈 SMD 9 * 7 크기
특징:
전자 사양:
| 항목 | 1X 시리즈 SMD 9*7 OCXO | ||||
| 출력 파동 형태 | HCMOS | 컷 사이스 웨이브 | |||
| 주파수 범위 | 10MHz ~ 50MHz | 10MHz ~ 50MHz | |||
| 공급 전압 | 3.3V | 5V | 3.3V | 5V | |
| 초기 캘리브레이션 용도 | ± 500ppb (최다) | ±500ppb (최다) | |||
| Vcon=+1.65V | Vcon=+2.5V | Vcon=+1.65V | Vcon=+2.5V | ||
| 사용 된 결정 절단 종류 | IT-컷 크리스탈 | ||||
| 주파수 안정성 | 대 온도 | ±10ppb (최대) -30°C에서 +70°C 이상 | |||
| ±20ppb (최대) -40°C에서 +85°C 이상 | |||||
| 전원 전압 | ±10ppb 최대 (Vcc±5%) | ||||
| vs 핫업 시간 | 최대 5분, 기준 주파수 ±0.1ppm 내 | ||||
| vs 노화 | ±3.0ppb 최대./30일 후; ±600ppb 최대./첫 해; ±3ppm 최대. 10년 이상. | ||||
| 리플로와 비교 | ± 1.0ppm 최대, 1 리플로우 그리고 24시간 후에 측정합니다. | ||||
|
전압 제어 핀 1 (EFC) |
주파수 조정 범위 | ± 5ppm 분 | |||
| 제어 전압 범위 | +1.65V±1.65V | +2.5V±2.5V | |||
| 전송 함수 | 긍정적으로: 제어 전압을 높이면 출력 주파수가 증가합니다. | ||||
| 입력 저항 | 100KΩ 분 | ||||
| EFC 선형성 | 최대 ±10% | ||||
| 힘 | 전력 분산 (@ 25°C) | 0정지 상태에서 최대 4와트, 켜면 최대 350mA | |||
| 출력 | 출력 논리 높은 (V)오) | +2.4V 미니 | +4.5V 미니 | - | - |
| 출력 논리 적 (V)OL) | 최대 0.4V | 최대 0.5V | - | - | |
| 작업 주기는 | 45~55% | - | |||
| 부하 | 15pF | 10KΩ//10pF±10% | |||
| 출력 전압 수준 (피크에서 피크까지) | - | - | 00.8Vp-p 분 | ||
| 상승 시간 / 하락 시간 | 7nS 최대 (파형의 20%~80%) | ||||
| 단계 노이즈 오프셋 [20MHz] | 10Hz | 100Hz | 1KHz | 10KHz | |
| -98dBc | -126dBc | -145dBc | -152dBc | ||
| 작동 온도 | -20~+70°C, -40~+85°C 또는 지정 | ||||
| 저장 온도 | -55~+125°C | ||||
| 패키지 크기 (L*W*H) | 9.7*7.5*4.1mm | ||||
| 포장장치 | 1000pcs/레일 | ||||

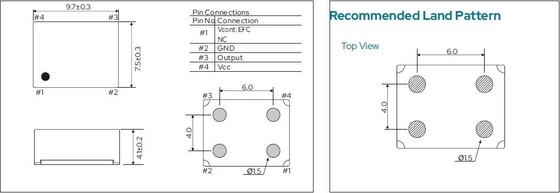

차원:
|
