| 사양 및 차원 |
특징
1MHz에서 220MHz 사이의 모든 주파수
온도는 -40°C에서 105°C까지
012KHz에서 20MHz 이상에서.1ps RMS 단계 jitter
산업용 및 상업용 온도 범위
LVDS 및 LVPECL 출력 신호 유형
크기는 3.2×2입니다.55.0×32, 7.0×5.0mm
자동 장착 및 재공류 용접
응용 프로그램: 10G 이더넷, SONET, SATA, SAS, 통신, 저장, 서버 등
RoHS 준수 / Pb 무료
사양

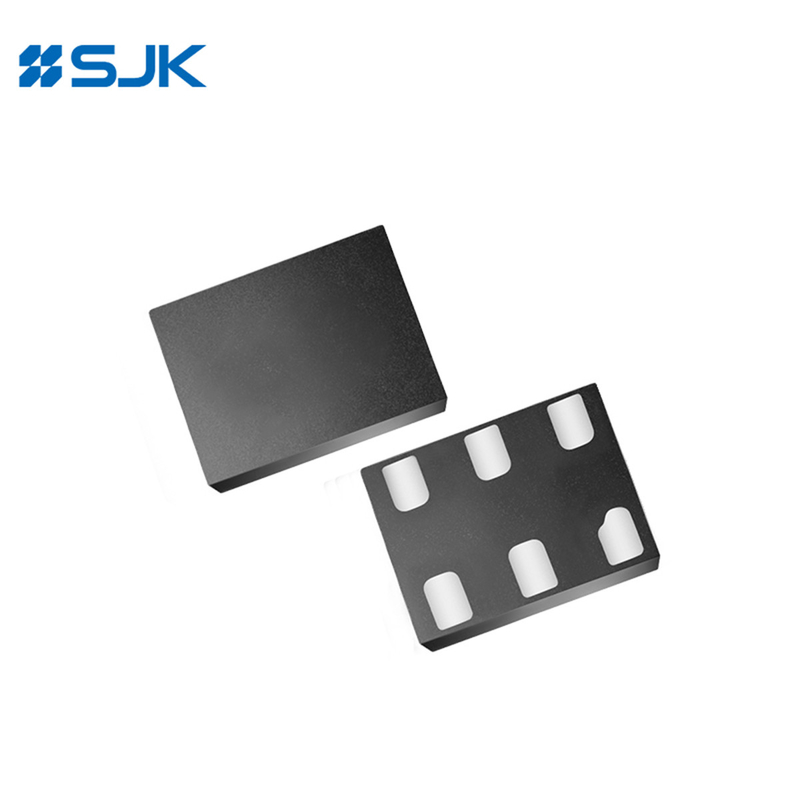

| 종류 | SiT9366 MEMS |
| 출력 유형 | LVDS, LVPECL |
| 주파수 범위 | 1~220MHz |
| 공급 전압 | 2.5V/2.8V/3V/3.3V/2.25~3.62V |
| 주파수 안정성 | ±10ppm~±25ppm 또는 지정 |
| 작동 온도 | -40~+85°C, -40~+105°C |
| 입력 전압 높기 (VIH) | 70% Vdd |
| 입력 전압 낮은 (VIL) | 30% Vdd |
| 입력 당부 저항 | 250KΩ Maks (Pin1 로직 하이) |
| 2MΩ Μmin (Pin1 로직 저하) | |
| 시작 시간 | 최대 3초 |
| 재개 시간 | 3.8μs맥스 |
| 작업 주기는 | 45~55% |
| 현재 소비 | 89mA 최고 |
| OE 비활성화 공급 전류 | 최대 58mA |
| 차차 출력 전압 | 최대 450mV |
| 출력 비활성화 누출 전류 | 1μA 맥스 |
| 대기 전류 | 최대 100μA |
| VOD 크기의 변화 | 50mV |
| 오프셋 전압 | 1.375V 최대 |
| VOS 크기의 변화 | 최대 50mV |
| 상승/하락 시간 | 최대 290ps |
| OE를 활성화/부활 시간 | 3.8ns 최대 |
| RMS 주기 지터 | 10.6pS 최대 |
| RMS 기간 지터 (랜덤) | 0.32pS 최고 |
| 저장 온도 범위 | -60~+150°C |
| 포장장치 |
3225: 3000pcs/reel 5032 / 7050: 1000pcs/reel |

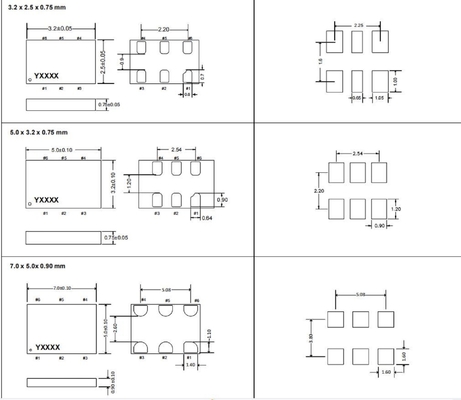

크기 [mm]
