| 브랜드 이름: | SJK |
| 모델 번호: | SJK-9M |
| MOQ: | 100개 |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 100 PC / 가방 |
| 지불 조건: | T/T |

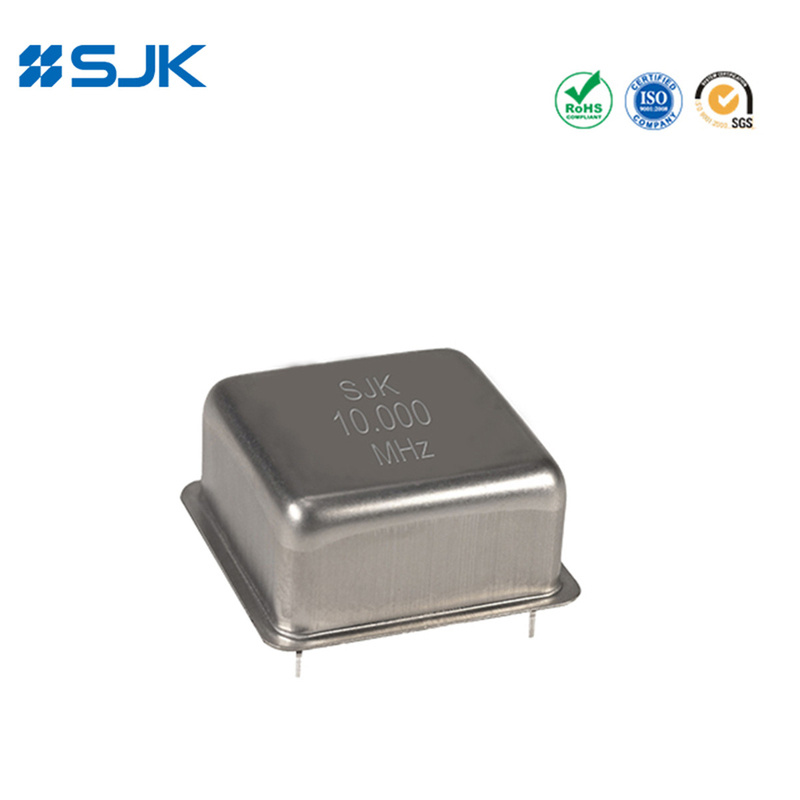

투홀 25*25*12mm OCXO 5~100MHz 5.0V 또는 12V ±100ppb -30~+70°C 참조 타이밍 회로
특징
OCXO (오븐 제어 크리스탈 오시레이터)
전형적인 25.4×25.4×12.7mm DIP Through-hole OCXO
주파수 범위 5MHz에서 100MHz
±3ppb 주파수 안정성 -40~+85°C 이상
스트라텀 3 (약 10 년의 노화를 포함하여 전체적으로 ±0.3ppm)
매우 빠른 온화 및 정확한 안정성
응용 프로그램: 기지국, 디지털 스위치, 테스트 장비, 측정 장비, SDH, SONET 등
RoHS 준수 및 Pb-Free
사양
| 종류 | 9M 시리즈 DIP OCXO | ||
| 출력 유형 | LVTTL/신파 | ||
| 출력 부하 | 15pF 또는 지정 | ||
| 출력 파동 형태 | 직사각형 | ||
| 공급 전압 | 3.3V/5.0V | 12V | |
| 주파수 범위 | 5~40MHz | 10~100MHz | |
| 작동 온도 | -40~+85°C, 또는 특정 | ||
| 주파수 안정성 | 주파수 허용 | ± 10ppb 최대 | |
| 가동 온도 | ±3ppb~±10ppb | ||
| 전원 전압 | ±5ppb 최대 (±5변화) | ||
| 부하에 비해 | ±5ppb 최대 (±10 변화) | ||
| vs 노화 | ±0.5ppb/일, ±50ppb/년, ±0.3ppm/10년 | ||
| 전압 Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 작업 주기는 | 45~55% | ||
| 거짓 | -60dBc | ||
| 핫업 | ±10ppb (2분 @+25에서 1시간으로 참조) | ||
| 전력 소비 (정지 상태) | 1.3W 맥스 | ||
| 주파수 조정 범위 | ±0.5ppm (+1.65V±1.65V/+2.5V±2.5V/+5V±5) | ||
| 단계 소음 @20MHz | @10Hz | -120dBc/Hz | |
| 100Hz | -135dBc/Hz | ||
| 1KHz | -145dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| 포장장치 | 100개 | ||

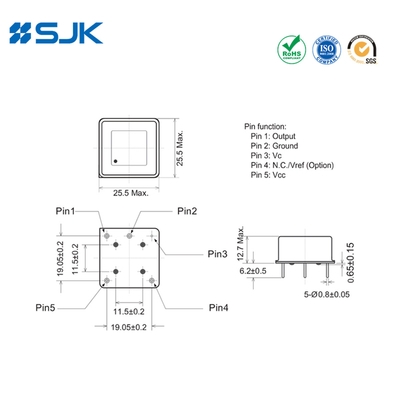

크기 [mm]
