| 브랜드 이름: | SJK |
| 모델 번호: | SJK-5X |
| MOQ: | 1000pcs |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kp/백 |
| 지불 조건: | T/T |

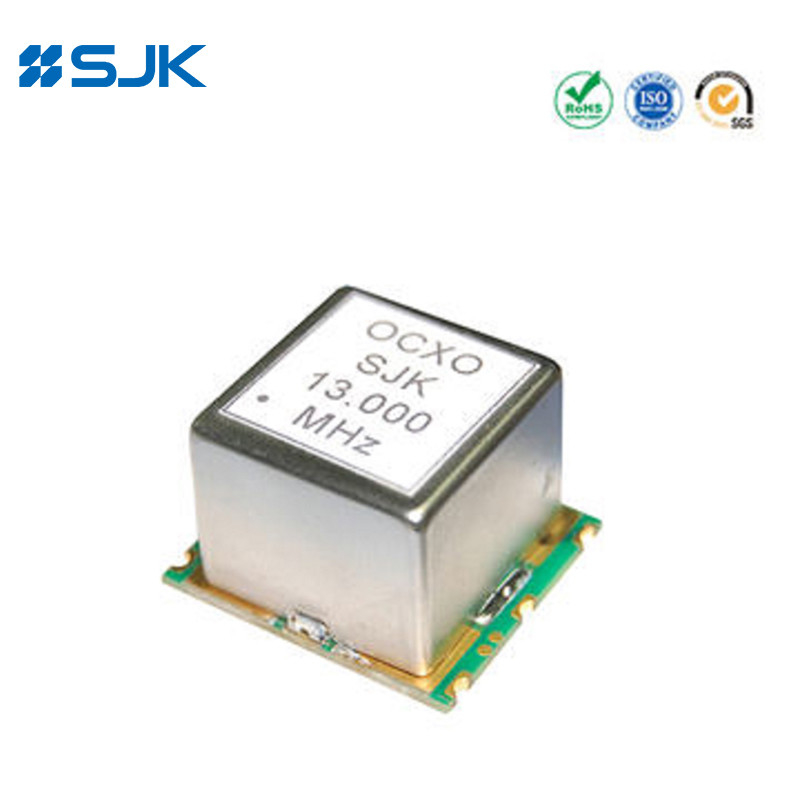

SMD 25*22*11mm 크기 OCXO 지원 5-40MHz 3.3V 오븐 제어 크리스탈 오시레이터
특징
OCXO (오븐 제어 크리스탈 오시레이터)
전형적인 25.4×22.1×11mm SMD OCXO
주파수 범위 5MHz에서 40MHz
±10ppb 주파수 안정성 -40~+85°C 이상
자동 장착 및 재공류 용접
매우 빠른 온화 및 정확한 안정성
SC-Cut 결정 단위
응용 프로그램: 기본 스테이션, 디지털 스위치, 테스트 장비, 측정 장비, 합성기 등
RoHS 준수 및 Pb-Free
사양
| 종류 | 5X 시리즈 SMD OCXO | ||
| 출력 유형 | HCMOS | ||
| 출력 부하 | 15pF 또는 지정 | ||
| 출력 파동 형태 | 직사각형 | ||
| 공급 전압 | 3.3V / 5.0V | ||
| 주파수 범위 | 5~40MHz | ||
| 작동 온도 | -40~+85°C, 또는 특정 | ||
| 주파수 안정성 | 주파수 허용 | ± 10ppb 최대 | |
| 가동 온도 | ±5ppb~±20ppb | ||
| 전원 전압 | ±0.5ppb 최대 (±5변화) | ||
| 부하에 비해 | ±0.5ppb 최대 (±10 변화) | ||
| vs 노화 | ±0.5ppb/일, ±50ppb/년, ±0.4ppm/10년, 최대 | ||
| 전압 Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 작업 주기는 | 45~55% | ||
| 거짓 | -60dBc | ||
| 핫업 | ±0.1ppm (5분 @+25에서 1시간으로 참조) | ||
| 전력 소비 (정지 상태) | 1.2W 최대 | ||
| 주파수 조정 범위 | ±0.5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| 단계 소음 @20MHz | @10Hz | -115dBc/Hz | |
| 100Hz | -130dBc/Hz | ||
| 1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| 포장장치 | 200pcs/reel | ||

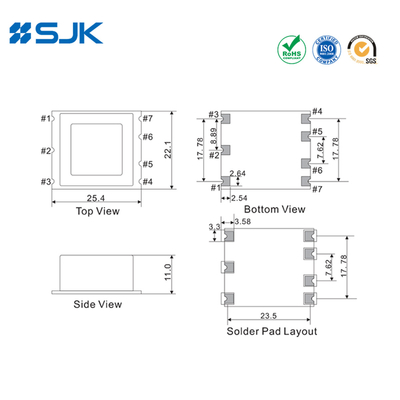

크기 [mm]
