| 브랜드 이름: | SJK |
| 모델 번호: | SJK-9X |
| MOQ: | 100개 |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kpcs/릴 |
| 지불 조건: | T/T |

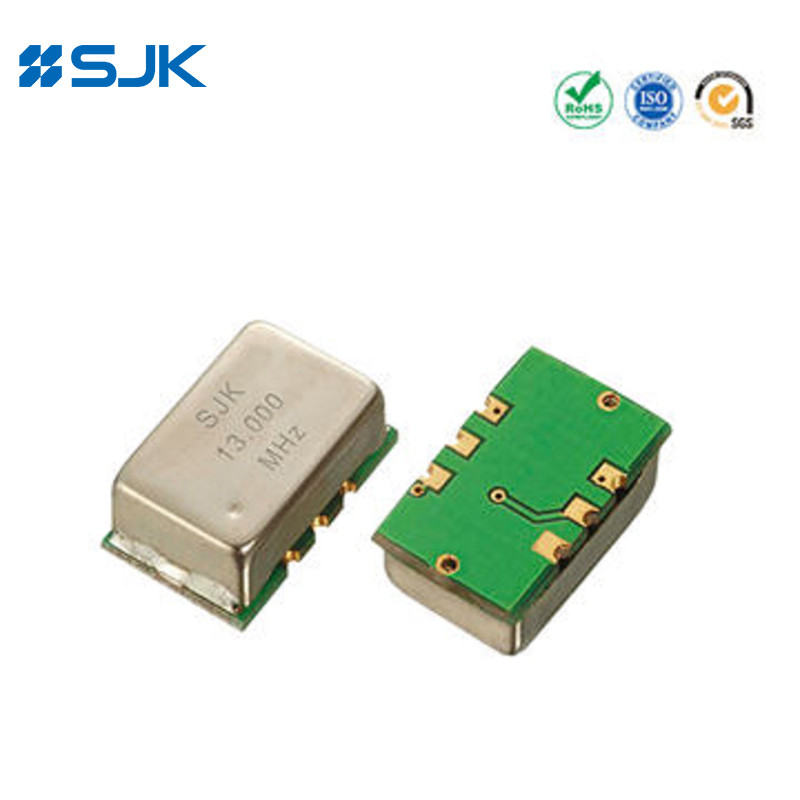

SMD 14*9*5mm OCXO 6 패드 5~40MHz 3.3V 또는 5V ±30ppb -40~+85 디지털 스위치
특징
OCXO (오븐 제어 크리스탈 오시레이터)
전형적인 14.3×9.3×6.5mm SMD OCXO
주파수 범위 5MHz에서 40MHz
±30ppb 주파수 안정성 -40~+85°C 이상
스랫럼 3 (20년 노화를 포함하여 전체 ±4.6ppm)
자동 장착 및 재공류 용접
매우 빠른 온화 및 정확한 안정성
SC-Cut 결정 단위
응용 프로그램: 기본 스테이션, 디지털 스위치, 참조 타이밍 회로, 측정 장비, 합성기 등
RoHS 준수 및 Pb-Free
사양
| 종류 | 9X 시리즈 SMD OCXO | ||
| 출력 유형 | HCMOS | ||
| 출력 부하 | 15pF 또는 지정 | ||
| 출력 파동 형태 | 직사각형 | ||
| 공급 전압 | 3.3V / 5.0V | ||
| 주파수 범위 | 5~40MHz | ||
| 작동 온도 | -40~+85°C, 또는 특정 | ||
| 주파수 안정성 | 주파수 허용 | ± 30ppb 최대 | |
| 가동 온도 | ±10ppb~±50ppb | ||
| 전원 전압 | ±5ppb 최대 (±5변화) | ||
| 부하에 비해 | ±10ppb 최대 (±10 변화) | ||
| vs 노화 | ±2.0ppb/일, ±0.4ppm/년, ±2.0ppm/10년, 최대 | ||
| 전압 Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| 작업 주기는 | 45~55% | ||
| 거짓 | -60dBc | ||
| 핫업 | ±0.1ppm (5분 @+25에서 1시간으로 참조) | ||
| 전력 소비 (정지 상태) | 0.6W 최대 | ||
| 주파수 조정 범위 | ±5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
| 단계 소음 @20MHz | @10Hz | -98dBc/Hz | |
| 100Hz | -126dBc/Hz | ||
| 1KHz | -145dBc/Hz | ||
| @10KHz | -152dBc/Hz | ||
| 포장장치 | 500pcs/reel | ||

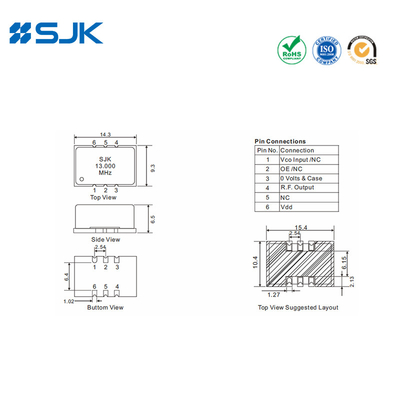

크기 [mm]
