| 브랜드 이름: | SJK |
| 모델 번호: | SJK-6T |
| MOQ: | 1000pcs |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kp/백 |
| 지불 조건: | T/T |

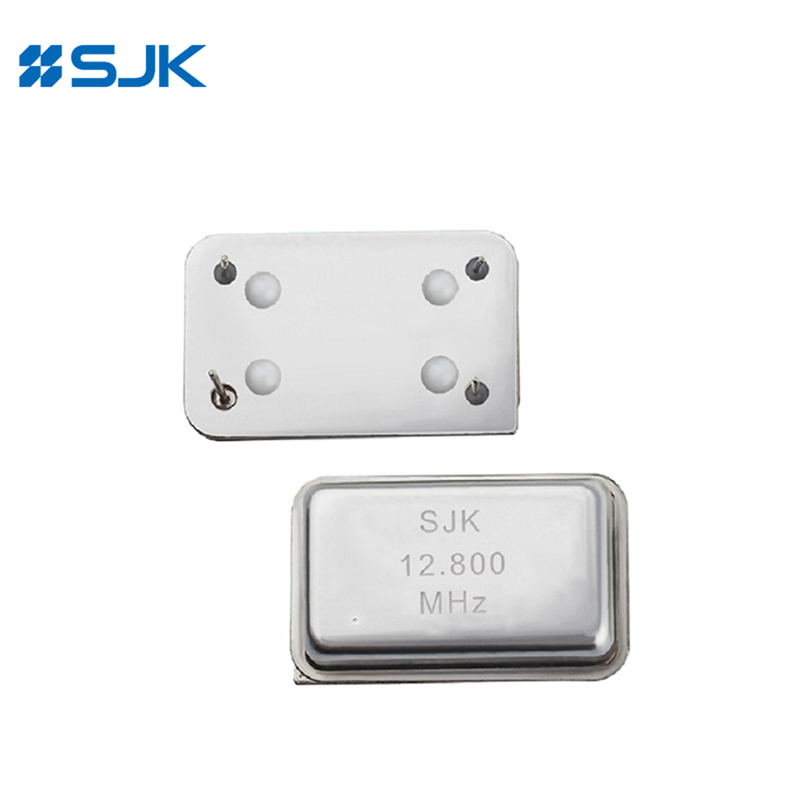

트루홀 14핀 TCXO 10-52MHz 3.3V 10pF 클리프드 시노파 출력
특징
전형적인 20.4×12.8×7.8mm, DIP TCXO/VCTCXO
герметично 밀폐 DIP-14 패키지
이중 밀폐 금속 케이스와 높은 신뢰성
VC-TCXO 사용 가능
출력 주파수: 1.25MHz~52MHz
CMOS 또는 절단 시노파 출력
응용 분야: 대용량 장비, 항공기, 통신 장비, 시험 장비 등
RoHS 준수 및 Pb-Free
사양
| 종류 | 6T DIP TCXO / VC-TCXO | ||
| 출력 유형 | 컷 사이스 웨이브 | CMOS | |
| 출력 부하 | 10KΩ//10pF | 15pF 또는 지정 | |
| 주파수 범위 | 10~52MHz | 1.25~52MHz | |
| 공급 전압 | 2.8V / 3.3V | ||
| 공급 전류 | 최대 4mA | 최대 25mA | |
| 출력 수준 | 00.8Vp-p 미니 | 0.1Vcc/0.9Vcc | |
| 주파수 안정성 | 용인성 | ±2.0ppm 최대 (2번의 재공류 후) | |
| 대 온도 | ±0.5ppm~±1.0ppm | ||
| 전원 전압 (Vcc±5%) | ± 0.2ppm 최대 | ||
| 대 부하 (부하가 10% ± 10% 차이가 난다) | ± 0.2ppm 최대 | ||
| vs 노화 | ± 1.0ppm 최대 | ||
| 자동 주파수 제어 (AFC) 범위 (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 시작 시간 | 최대 2초 | ||
| 작동 온도 | -40~+85°C 또는 지정 | ||
| 작업 주기는 | 40~60% | ||
| 단계 소음 @10MHz | 100kHz | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| 포장장치 | 100개 | ||

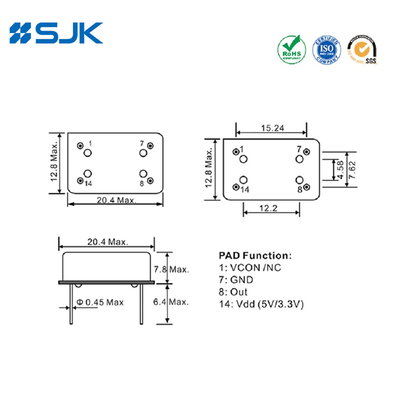

크기 [mm]
