| 브랜드 이름: | SJK |
| 모델 번호: | SJK-9T |
| MOQ: | 100개 |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kpcs/릴 |
| 지불 조건: | T/T |
SMD 대용량 14*9.0mm TCXO 5~40MHz 3.3V 기지 스테이션
특징
전형적인 14.3×8.7×4.9mm SMD TCXO / VC-TCXO
FR-4 PCB 기반의 금속 덮개
절단된 시노 파동 또는 CMOS 출력
출력 주파수: 5MHz~40MHz
VCTCXO 사용 가능
낮은 전류 옵션
응용 프로그램: 대용량 장비, 기지국, WLAN, WiMAX, 테스트 장비 등
RoHS 준수 및 Pb-Free
사양
| 종류 | 9T SMD TCXO / VC-TCXO | ||
| 출력 유형 | 컷 사이스 웨이브 | CMOS | |
| 출력 부하 | 10KΩ//10pF | 15pF 또는 지정 | |
| 주파수 범위 | 5~40MHz | ||
| 공급 전압 | 3.3V / 5.0V | ||
| 공급 전류 | 3.5mA 최고 | 최대 6mA | |
| 출력 수준 | 00.8Vp-p 미니 | 0.1Vcc/0.9Vcc | |
| 주파수 안정성 | 용인성 | ±2.0ppm 최대 (2번의 재공류 후) | |
| 대 온도 | ±0.5ppm | ||
| 전원 전압 (Vcc±5%) | ± 0.2ppm 최대 | ||
| 대 부하 (부하가 10% ± 10% 차이가 난다) | ± 0.2ppm 최대 | ||
| vs 노화 | ± 1.0ppm 최대 | ||
| 자동 주파수 제어 (AFC) 범위 (VC-TCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 시작 시간 | 최대 2초 | ||
| 작동 온도 | -40~+85°C 또는 지정 | ||
| 작업 주기는 | 45~55% | ||
| 단계 소음 @10MHz | 100kHz | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| 포장장치 | 200pcs/reel | ||

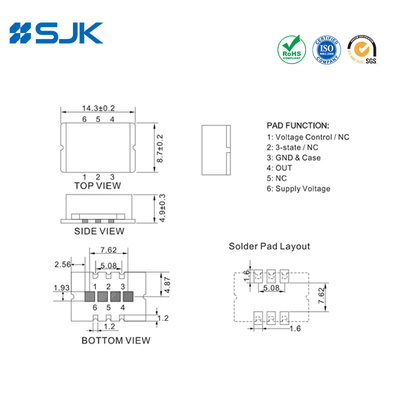

크기 [mm]
