| 브랜드 이름: | SJK |
| 모델 번호: | SJK-5T |
| MOQ: | 1000pcs |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kpcs/릴 |
| 지불 조건: | T/T |

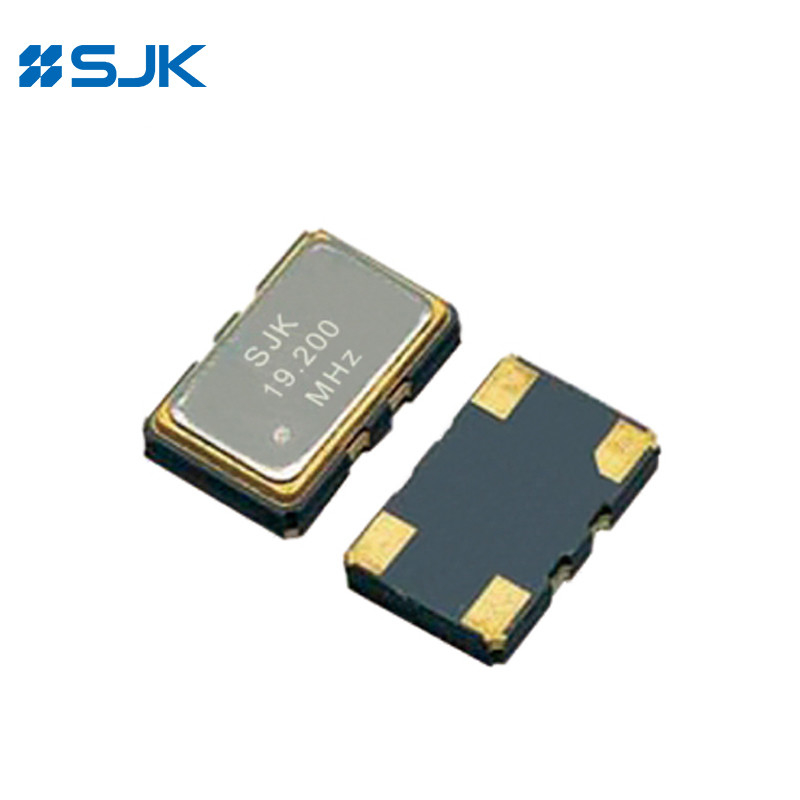

SMD 5032 TCXO 클립 시네오브 출력 10~52MHz 1.8-3.3V
특징
전형적인 5.0×3.2×1.5mm 세라믹 SMD 패키지
CMOS 및 절단 시노파 (DC 절단 콘덴시터 없이) 출력.
출력 주파수 범위: 10MHz ~ 52MHz
온도 안정성: ±0.05ppm~±0.5ppm
VCTCXO 사용 가능
자동 장착 및 재공류 용접
애플리케이션: 베이스 스테이션, 스트라텀 3, 페메토셀, WLAN, 무선 통신 등
RoHs를 준수하고 Pb-Free
사양
| 종류 | 5T 시리즈 SMD TCXO / VC-TCXO | ||
| 출력 유형 | 컷 사이스 웨이브 | CMOS | |
| 출력 부하 | 10KΩ//10pF | 15pF 또는 지정 | |
| 주파수 범위 | 10~52MHz | ||
| 공급 전압 | 3.3V /5.0V | ||
| 공급 전류 | 3.5mA 최고 | 최대 8mA | |
| 출력 수준 | 00.8Vp-p 미니 | 0.1Vcc/0.9Vcc | |
| 주파수 안정성 | 용인성 | ±2.0ppm 최대 | |
| 대 온도 | ±0.05ppm~±0.5ppm | ||
| 전원 전압 (Vcc±5%) | ± 0.3ppm 최대 | ||
| 대 부하 (부하가 10% ± 10% 차이가 난다) | ± 0.2ppm 최대 | ||
| vs 노화 | ± 1.0ppm 최대 | ||
| 자동 주파수 제어 (AFC) 범위 (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| 시작 시간 | 최대 2초 | ||
| 작동 온도 | -40~+85°C 또는 지정 | ||
| 작업 주기는 | 45~55% | ||
| 단계 소음 @10MHz | 100KHz | -125dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -150dBc/Hz | ||
| 포장장치 | 1000pcs/reel | ||

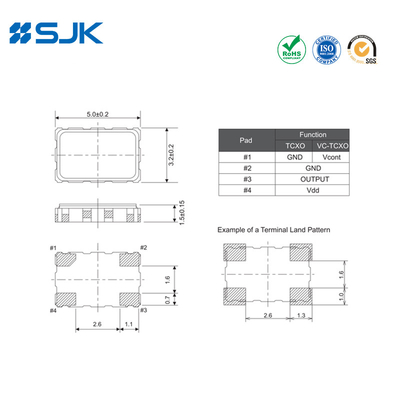

크기 [mm]
