| 브랜드 이름: | SJK |
| 모델 번호: | SJK-6RF |
| MOQ: | 1000pcs |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 1Kp/백 |
| 지불 조건: | T/T |

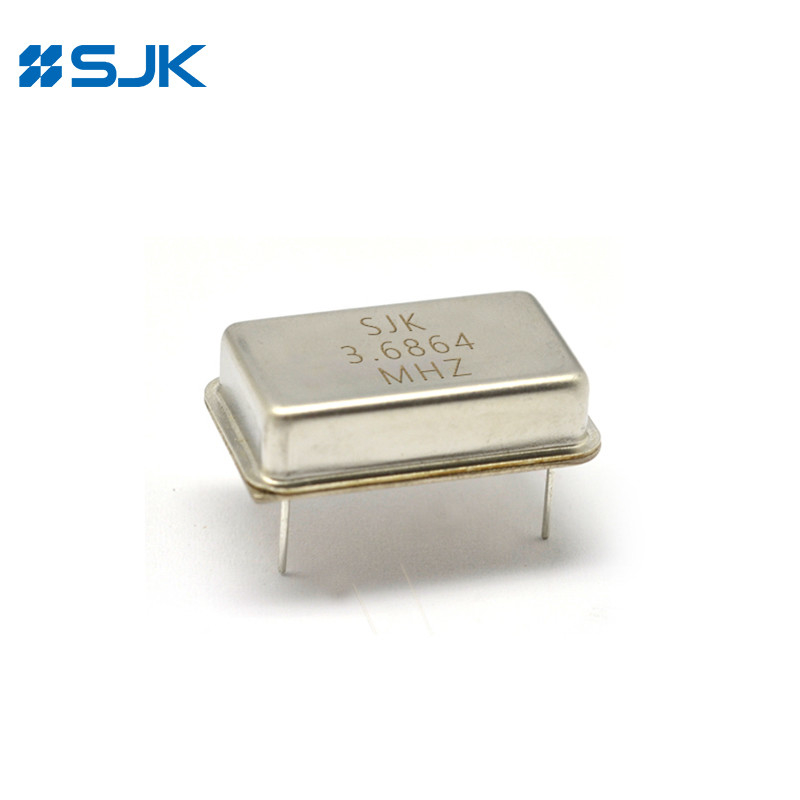

트루홀 풀 사이즈 14Pin DIP VCXO CMOS 출력 3.3V 또는 20.4*13.1mm와 5V
6RF 시리즈 전체 크기의 14Pin DIP VCXO의 특징
모든 금속 용접 패키지
1MHz에서 80MHz까지의 넓은 주파수 범위를 포함하는 고정도 특성
5V/3.3 작동 전압
CMOS 출력
3상태 함수
14핀 DIP (전용 패키지)
응용 분야: 통신, 이동 통신, 항공기, 시험 장비, 전자 기기 등
RoHS 준수 / Pb-Free
6RF 시리즈 정형 14Pin DIP VCXO의 전기 사양
| 품목/종 | 6RF 시리즈 (완전 크기의 14Pin DIP VCXO) | ||
| 패키지 | 모든 금속, 밀폐, 웰트 패키지 | ||
| 공급 전압 | 3.3V | 5V | |
| 주파수 범위 | 1~80MHz | ||
| 주파수 안정성 | ±25ppm, ±50ppm 또는 지정 | ||
| 작동 온도 | -20~+70°C, -40~+85°C 또는 지정 | ||
| 저장 온도 | -55~+125°C | ||
| 부하 | 15pF 또는 지정 | ||
| 전압 Voh | 30.0V 미니 | 4.5V 미니 | |
| 전압 전압 | 0.3V 최대 | 0.4V 최대 | |
| 현재 1 | -4.0mA | -8.0mA | |
| 현재 Iol | 4.0mA | 8.0mA | |
| 작업 주기는 | 40~60% | ||
| 상승/하락 시간 | 최대 5인치 | ||
| 주파수 제어 | 양적 전송 특성 | ||
| 당겨질 수 있다 | ±50ppm,±100ppm,±150ppm,±200ppm 최소 | ||
| 제어 전압 | 0.3Vdc에서 3.0Vdc | 0.5Vdc에서 4.5Vdc | |
| 중전압 | 1.65Vcc | 2.5Vcc | |
| 단조로운 선형성 | <±15% | <±15% | |
| 입력 저항 | 50K 오름 정상 | ||
| 공급 전류 | 최대 40mA | 최대 60mA | |
| 출력 유형 | CMOS | ||
| 포장장치 | 100개 | ||

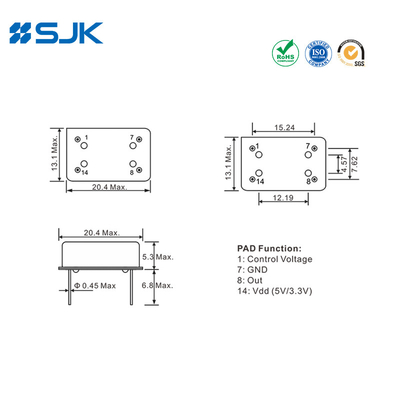

크기[mm]
